MAG160C 安卓 App 操作手册

适用版本：MAG160C 统一热像版 1.0.0（com.mag160c.thermal） 硬件：MAG160C 热像仪机芯（160×120 @15fps），USB VID 0x833C PID 0x0001

本文中的插图：截图取自真机（小米 22041211AC / Android 12）；示意图用于说明 布局与标记结构。图片源文件在 manual_images/，可用同目录的 MakeFigures.java 重新生成（界面改动后请重新出图，避免手册与实物不一致）。

1. 安装与首次连接

  1. 安装 APK（build-artifacts/mag160c-app-debug.apk）：
    adb install -r -d mag160c-app-debug.apk
    也可以直接把 APK 拷进手机点击安装（需允许"安装未知应用"）。
  2. 把热像仪插到手机的 USB 口。系统会弹出 "允许 App 访问该 USB 设备" → 勾选"始终允许"并确定。这个授权在手机重启后会失效，需要重新确认一次。
  3. App 会自动连接并出图，通常 1~2 秒（内部流程：查设备 → 请求权限 → 握手 → 读标定文件 → 开始出流）。

顶栏下方显示"未检测到热像仪"时，见第 11 节。

2. 界面总览

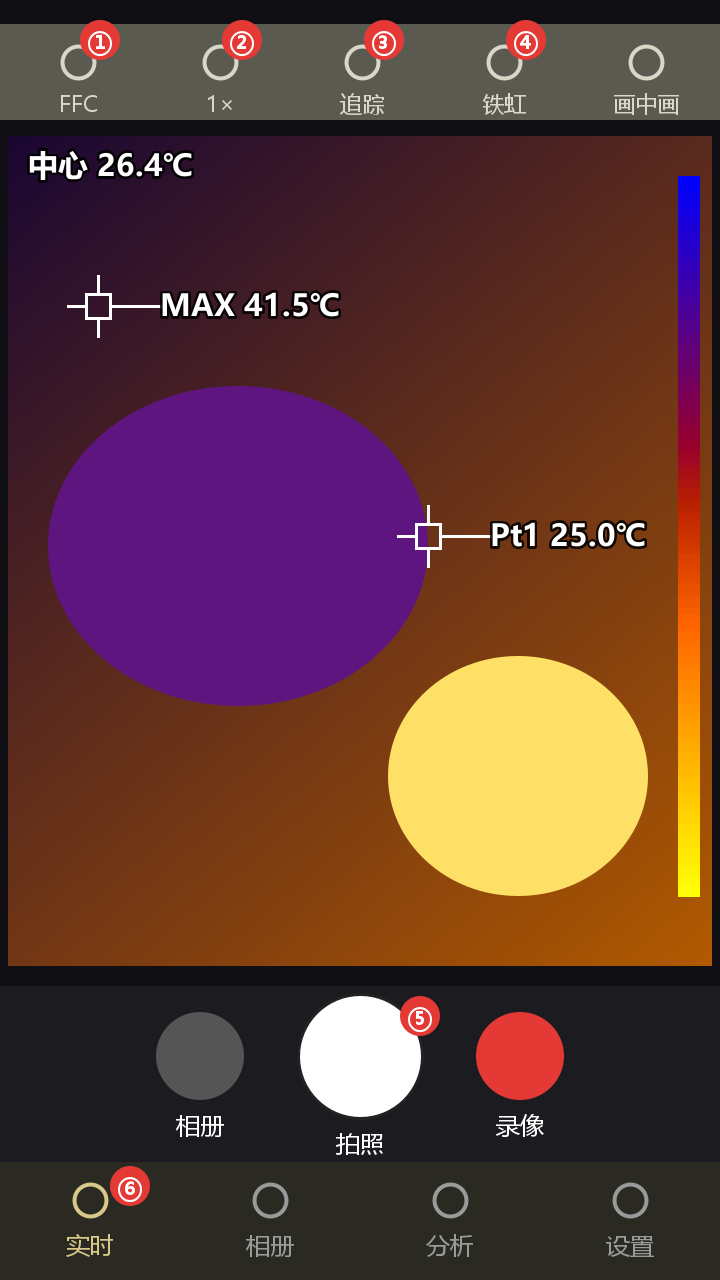

实时界面示意图

编号 位置 作用
① 顶栏 · FFC 手动做一次快门校正（画面短暂冻结属正常）
② 顶栏 · 1× 数码变倍，点一次在 1× → 2× → 3× → 4× 循环
③ 顶栏 · 追踪 全画面最高/最低温标记（最高、最低、两者、关闭）
④ 顶栏 · 铁虹 切换调色板（12 种）
— 顶栏 · 画中画 可见光画面叠加，三档尺寸，可拖动
⑤ 拍摄栏 相册 / 拍照 / 录像
⑥ 底部导航 实时 / 相册 / 分析 / 设置

画面里还有两个读数：左上角 "中心 xx.x℃" 是画面中心点温度；右侧竖条是 温度色标，上下端标注当前画面的最高温与最低温。

App 固定竖屏显示。转动手机时界面和画面构图都不跟着转（见第 8 节）。

3. 实时界面操作

  • 测温点：直接在画面上点一下就加一个测点；点已有的测点则删除它。 测点会显示序号 + 温度，并随照片一起保存。
  • 拍照：立刻把当前画面存成照片（含温度数据、测点、最高/最低温标记）。
  • 录像：点一次开始，再点一次停止并保存；录制中按钮显示"停止"。

4. 画面上的标记怎么读

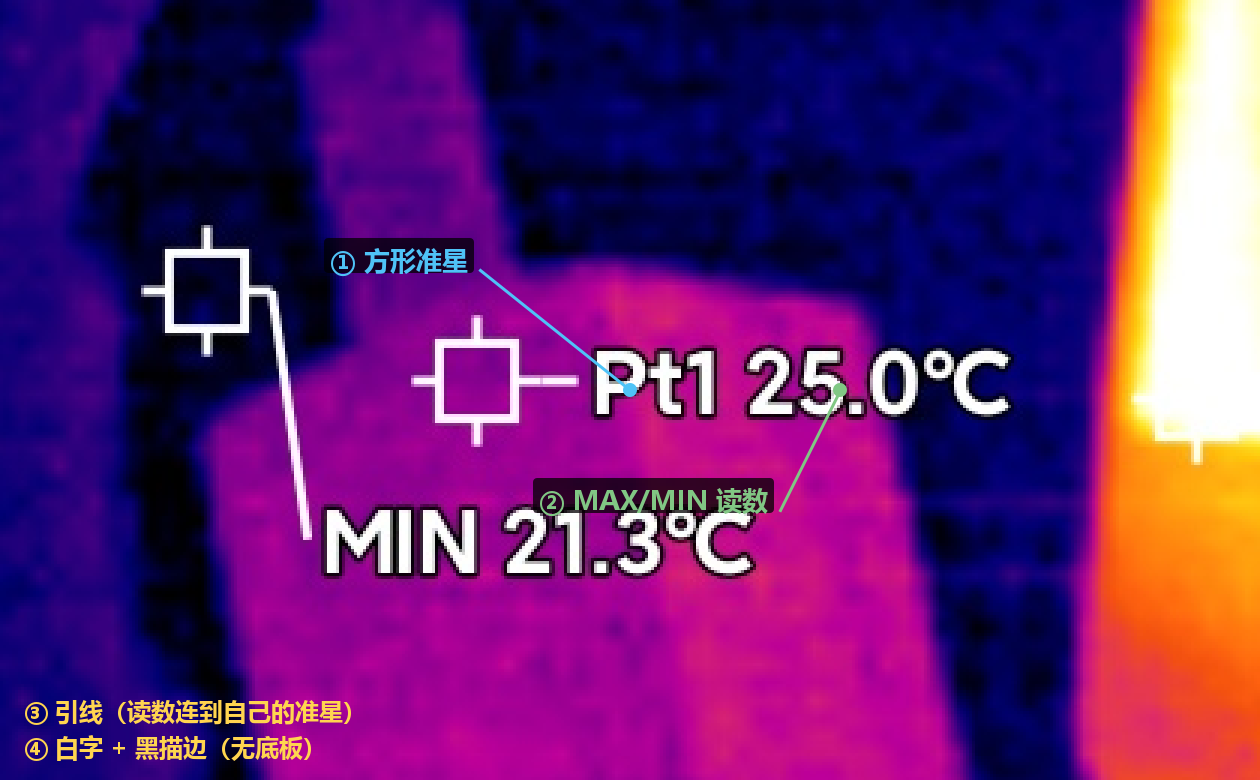

标记结构

编号 部位 说明
① 方形准星 + 四根短臂 指住被测量的那一个像素；中心镂空，不遮挡被测区域
② 读数 Pt1/Pt2… 是手动测点；MAX/MIN 是全画面最高/最低温
③ 引线 把读数和它自己的准星连起来，测点多时不会看错
④ 文字样式 白字 + 黑描边，没有白色底板：冷端（黑）和热端（白）上都读得清，且不挡画面

温度单位统一 ℃，一位小数。

5. 相册

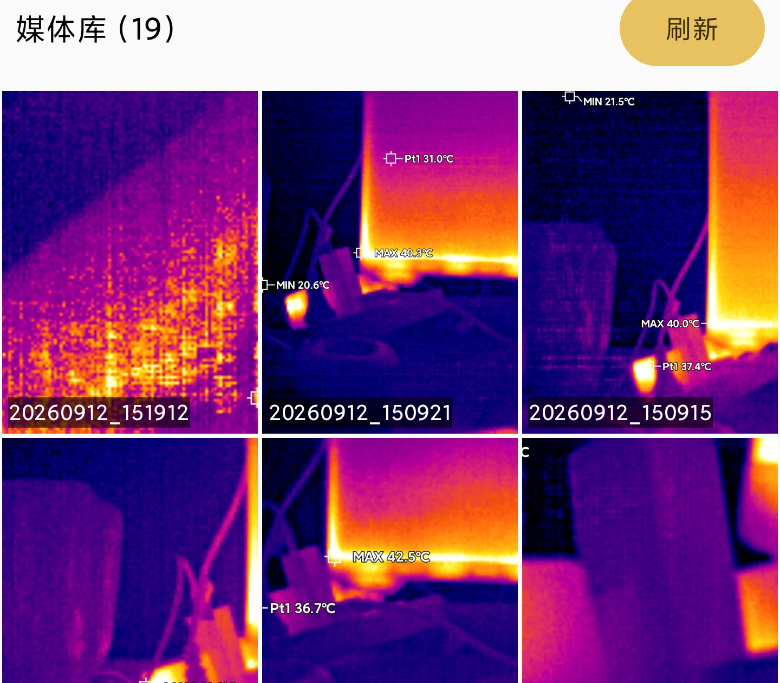

相册

  • 列出 DCIM/MAG160C 里的照片，按时间倒序（最新的在最前）
  • 点开：全屏查看；双指缩放、拖动平移、双击复位
  • 删除：右上角"删除" → 确认后从手机中移除（不可恢复）
  • 返回键回到列表，不会退出 App

6. 分析（离线测温）

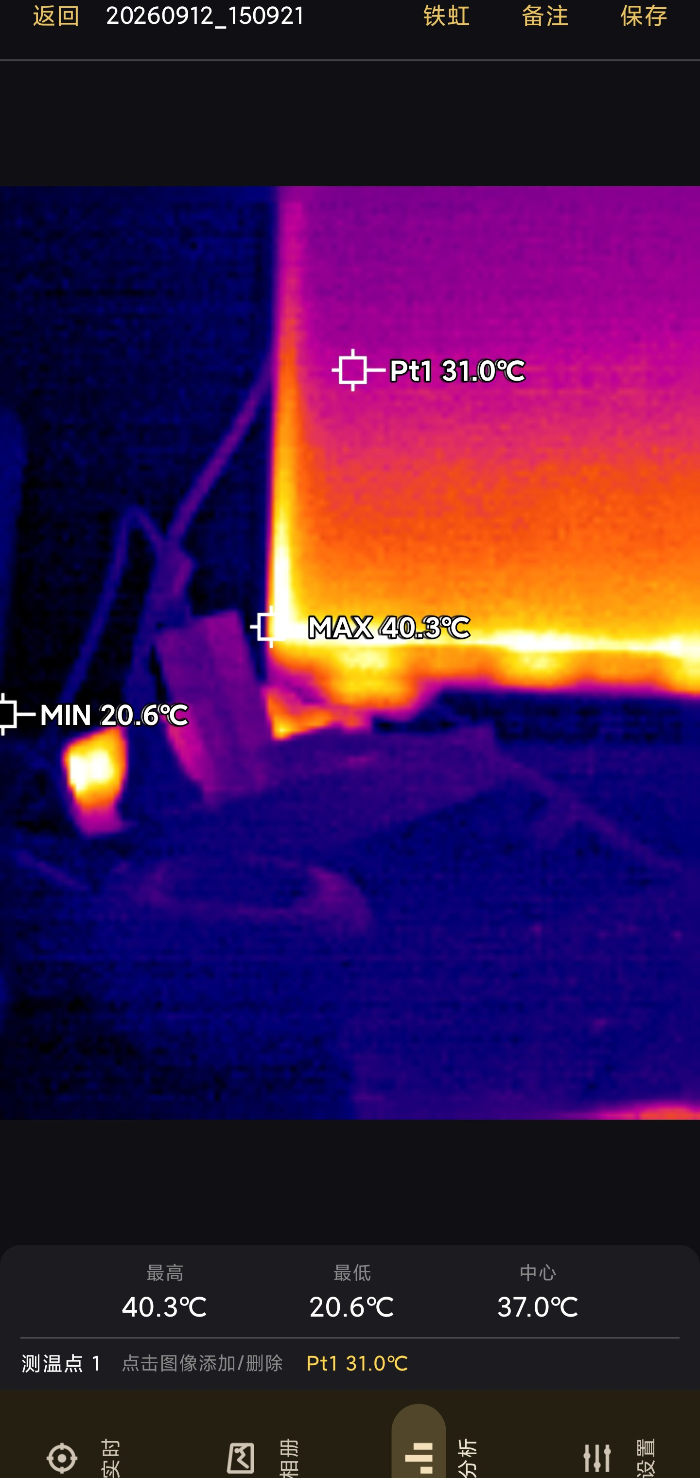

分析界面

进入"分析"页会列出带温度数据的照片（早期没有温度数据的旧照片会被过滤）。

操作 说明
点击画面 在空白处加一个测点；点在已有测点上则删除该测点
底部面板 显示 最高 / 最低 / 中心 温度，以及测点列表
顶部 · 调色板名 切换显示用的调色板
顶部 · 备注 给这张照片写一段文字备注（写入文件本身）
顶部 · 保存 把当前测点烧录进图像，另存为一张新照片（温度数据一并保留）

分析页显示的标记与照片里已烧录的标记位置完全一致，不会出现"两个测点"。

注意：分析读的是照片里存的原始温度数据，所以同一张照片任何时候打开， 读数都一样（不会因为环境变化而漂移）。

7. 设置

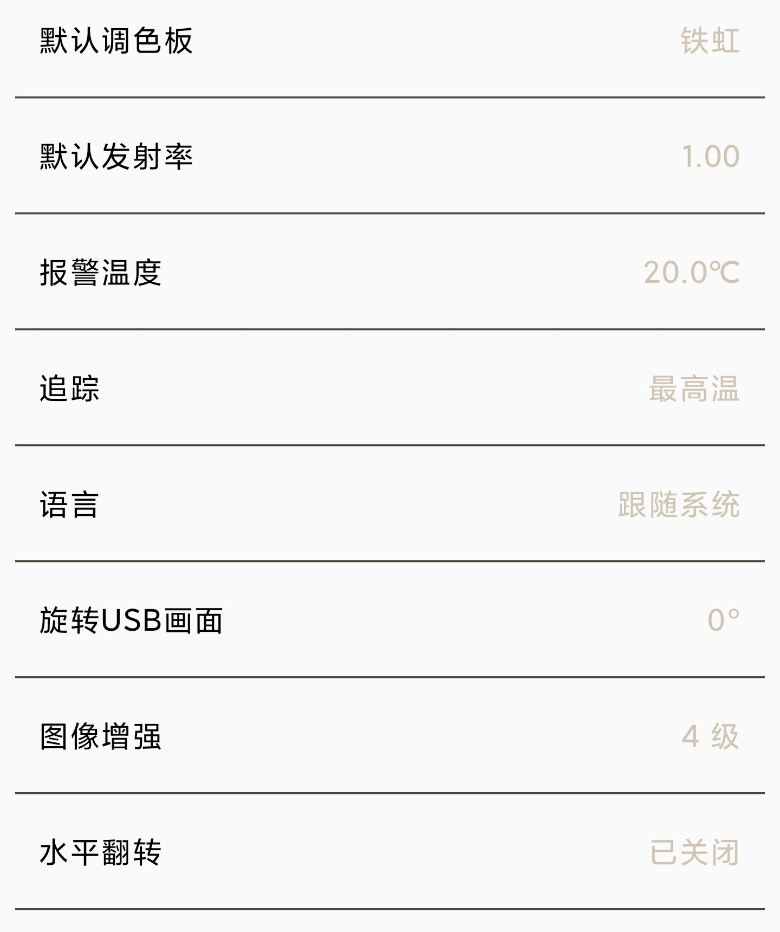

设置

设置项 说明 是否影响画面
默认调色板 启动时使用的调色板 ✔
默认发射率 目标发射率（0.01~1.00） ✖ 目前仅保存，尚未参与温度修正
报警温度 报警阈值 ✖ 目前仅保存，尚未接入报警
追踪 最高温 / 最低温 / 最高+最低 / 关闭 ✔
语言 中文 / 跟随系统 ✖ 目前仅保存（界面为中文）
旋转USB画面 0° / 90° / 180° / 270°，画面方向整体旋转 ✔
图像增强 关闭 / 1~8 级，官方同款 7×7 局部细节增强 ✔
水平翻转 画面左右镜像 ✔
竖直翻转 画面上下镜像 ✔
云同步 占位项，需账号与接口才能对接 ✖
远程预览服务端 让本机作为主机，向局域网提供画面 ✔
远程预览客户端 搜索局域网内的主机并连接观看 ✔
关于 版本信息 —

画面方向不对怎么调：热像仪是插在手机上的，安装姿态决定了画面朝向。 若画面上下颠倒，用"旋转USB画面"（每次 90°）；若左右镜像反了，用"水平翻转"或 "竖直翻转"。这三项是永久生效的设置，实时、拍照、录像都会跟着变。

图像增强怎么选：档位越高，纳入增强的对比度门槛越高、强边缘的增强幅度越大， 即"更锐但更挑"——弱对比区域（噪声所在处）会被排除，所以调高不会把噪声放大。 日常建议 24 级；需要看清弱纹理时再上 68 级。默认关闭。

8. 拍照 / 录像的方向（重要）

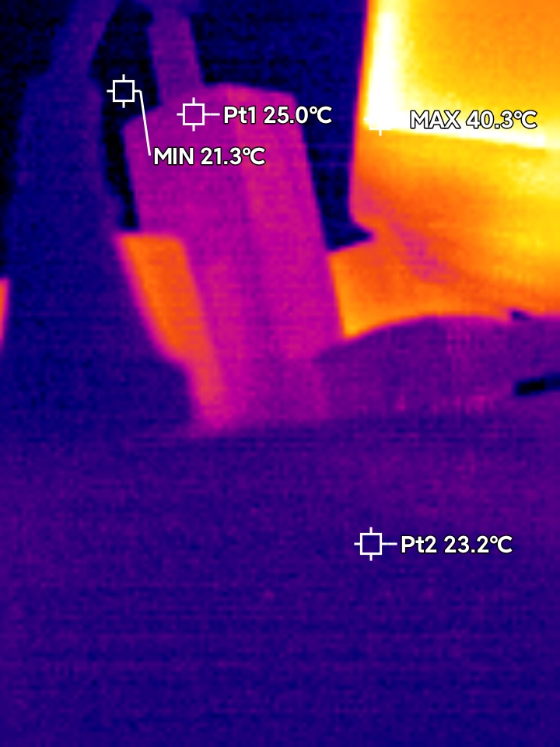

竖屏握持拍出的照片 竖着拿手机拍 → 720×960 竖幅照片，场景是正的

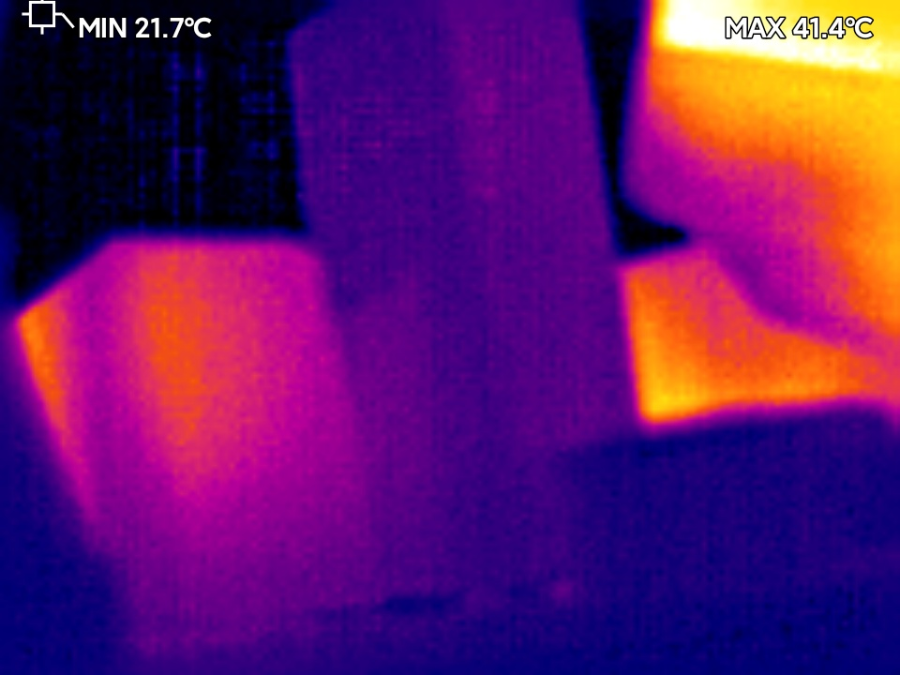

横屏握持拍出的照片 横着拿手机拍 → 960×720 横幅照片，场景同样是正的

  • 文件方向跟随你拿手机的方向（和普通相机一样），所以不需要事后旋转。
  • 预览画面本身是锁定的：横着拿手机时，屏幕里的画面看起来是侧的 （因为屏幕构图固定在竖屏框架上），但保存下来的文件是正的。 这是刻意设计：热像仪固定在手机上，锁定预览才能保证转动手机时不晃方向。
  • 录像方向在按下"录像"的瞬间确定。录制过程中转动手机不会改变文件方向 （编码尺寸固定，所有相机都是这个行为）。

9. 文件与格式

类型 位置与命名
照片 DCIM/MAG160C/MAG160C_yyyyMMdd_HHmmss.jpg
分析另存 DCIM/MAG160C/MAG160C_yyyyMMdd_HHmmss_edit.jpg
录像 DCIM/MAG160C/MAG160C_V_yyyyMMdd_HHmmss.mp4

照片文件是 MDT 容器：文件开头就是标准 JPEG（任何看图软件都能打开）， 后面追加了温度数据、测点坐标、备注、渲染参数等信息。 所以照片既能当普通图看，也能回到 App 里继续测温。

10. 远程预览（两台设备）

把手机画面投到另一台设备上看（同一局域网）：

  1. 主机（插着热像仪的那台）：设置 → 远程预览服务端 → 打开
  2. 客户端：设置 → 远程预览客户端 → 点"重新扫描"自动发现主机 → 点主机连接；也可以手动输入 IP:端口
  3. 客户端是本地渲染：主机把原始温度数据发过去，客户端自己画图， 所以能正确显示主机端的追踪标记和 FFC 状态

退出远程查看用返回键，会回到设置页。

11. 常见问题

显示"未检测到热像仪"

  • 确认热像仪插紧；换一个 USB 口试试
  • 手机重启后 USB 授权会失效 → 重新插拔一次，在弹窗里点"允许"
  • 仍不行：退出 App 重进（App 会自动重试，不用反复插拔）

画面卡住或黑屏

  • FFC 校正时画面会短暂冻结，属正常
  • 持续黑屏：退出 App 重进；确认没有别的 App 占用了热像仪

温度看起来不准

  • 先做一次 FFC（环境温度变化后尤其需要）
  • 分析页的读数来自照片里存的原始数据，不会随时间变化；实时页读数会随环境漂移

手机息屏后回来

  • 息屏时渲染停止（省电）、USB 读取继续，已保存的文件不受影响

想拿文件到电脑上

adb pull /sdcard/DCIM/MAG160C/

12. 已知限制

  • 云同步为占位项，需要账号与接口文档才能对接
  • 发射率 / 报警温度 / 语言三项目前只做保存，尚未接入实际功能
  • 红热调色板是近似实现（官方该调色板的原始数据未取到）
  • 相册不列录像：录像请用系统相册/文件管理器查看
  • 预览锁定是设计如此，不是缺陷（见第 8 节）
  • PDF 报告与任务巡检的代码已实现，但尚未接入界面，当前版本无法从 App 中使用
